當電氣設備中的電流和溫度等參數異常或突變時,端子檢測頭(例如剩余電流互感器,溫度傳感器等)會利用電磁場感應原理和溫度變化效應來收集信息 并將其發送給監視和檢測。在設備中,經過放大,A / D轉換后,CPU會分析并判斷變化的幅度,并將其與警報設置值進行比較。

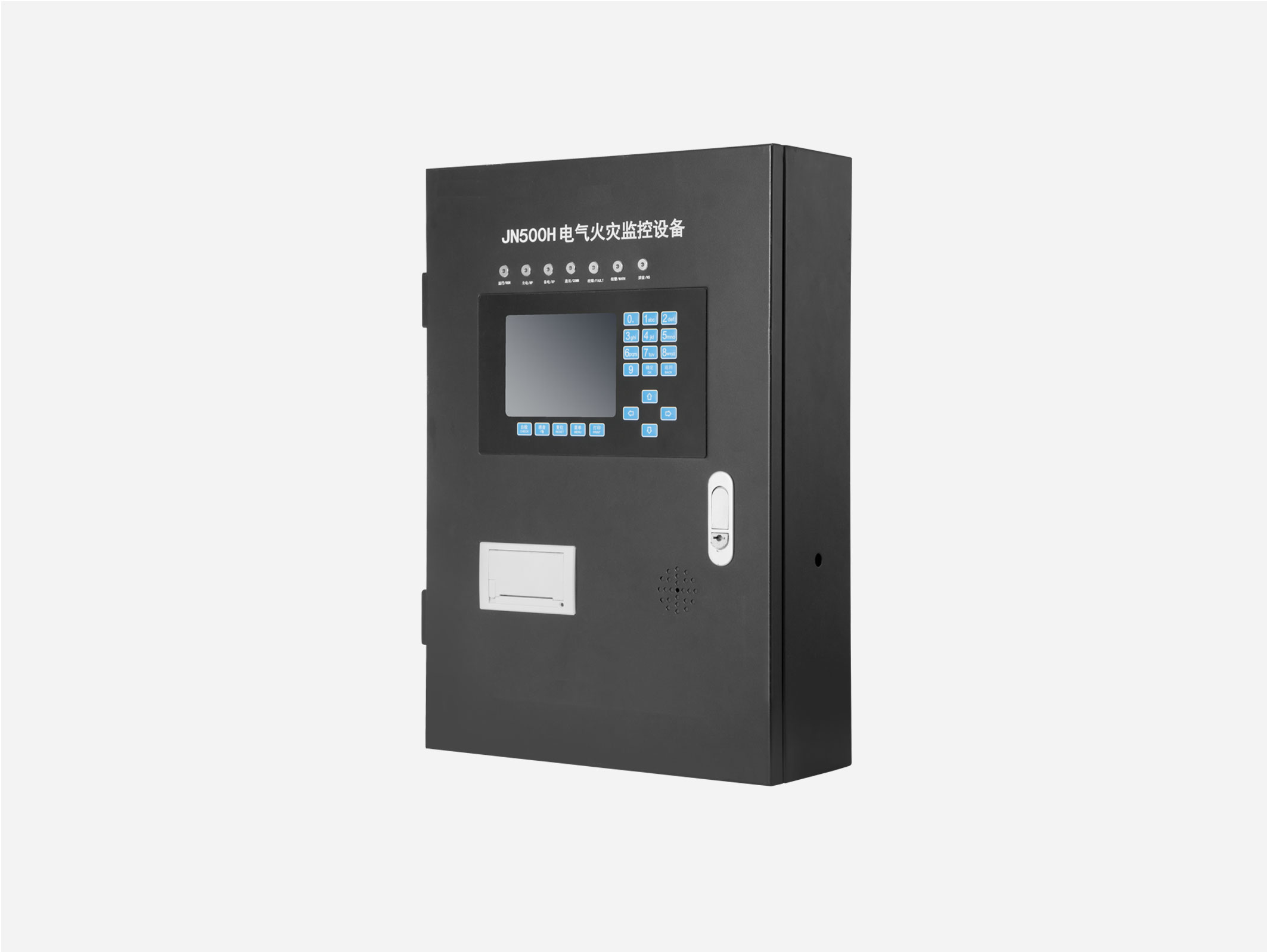

一旦超過設定值,將發送警報信號并將其發送到監視設備。經過監控設備的進一步識別和判斷,當確認可能發生火災時,監控主機將發出火災報警信號,點亮報警指示燈,發出報警聲,并在顯示屏上顯示火災報警等信息。根據上面顯示的信息,值班人員迅速前往事故現場進行檢查和處理,并將警報信息發送到集中控制臺。
電氣火災監控系統的基本功能:
1. 在電力設備系統中的定位(與通用電氣產品的關系)通用電氣產品非常成熟,用于功率計量,執行操作和實施保護,能防止由線(相)間金屬性短路故障和長時間過載發熱引發的電氣火災。電氣火災監控產品主要針對接地電弧短路故障,并用于監控和預警。從電工的角度來看,它是一種輔助主動預防性安全措施。
2. 在消防設施系統中的位置(與火災警報系統的關系)火災警報系統是基于撲滅火災和已發生火災的警報后和滅火系統,電氣火災監控系統本質上是基于預防的預警系統,特別是針對電線故障和電氣事故的預警系統。
前者的聯動或控制對象是廣播灑水煙氣排放裝置及其他逃生滅火裝置,負責處理的第一人是消防安全。后者的鏈接或控制對象是諸如功率分配和組合之類的電氣組件,負責處理的第一個人是持牌電工。電氣火災監控兩個系統不能混淆,更不用說彼此替代了。原則上,它們應該彼此獨立。在足夠的硬件和軟件條件下,兩個系統并非一定不兼容或合并。
當在保護電路中檢測到的參數超過警報設置值時,它可以發出警報信號,控制信號并指示系統的警報位置,由電氣火災監控計算機系統“網絡通信層”控制,該系統由電氣火災監控探測器組成?!皺z測電氣火災隱患參數的變化,例如保護線路中的剩余電流和溫度。
